芯片从设计进入制造前，需要向晶圆厂提交最终版图和相关资料，这一节点通常称为Tapeout。晶圆厂接收并确认提交内容后，会据此制作光罩并安排晶圆生产。如果提交后才发现资料有误，可能会影响投片进度；若问题涉及最终版图或设计本身，还可能需要返工，甚至重新流片。
Tapeout并不只是上传一份GDSII文件，在正式提交前，还要确认设计状态、签核结果、工艺信息和文件版本，并按照晶圆厂或MPW班次的要求整理交付资料。下面将从设计签核、文件整理、工艺信息核对和最终检查等方面，梳理Tapeout前需要重点确认的内容。
一、确认设计已经具备流片条件
Tapeout前首先要完成设计冻结。设计冻结意味着芯片功能、接口、版图和主要约束已经确定，后续不再随意修改。临近流片时频繁进行ECO，容易引入新的时序、布线或物理验证问题，也可能造成不同文件之间版本不一致。

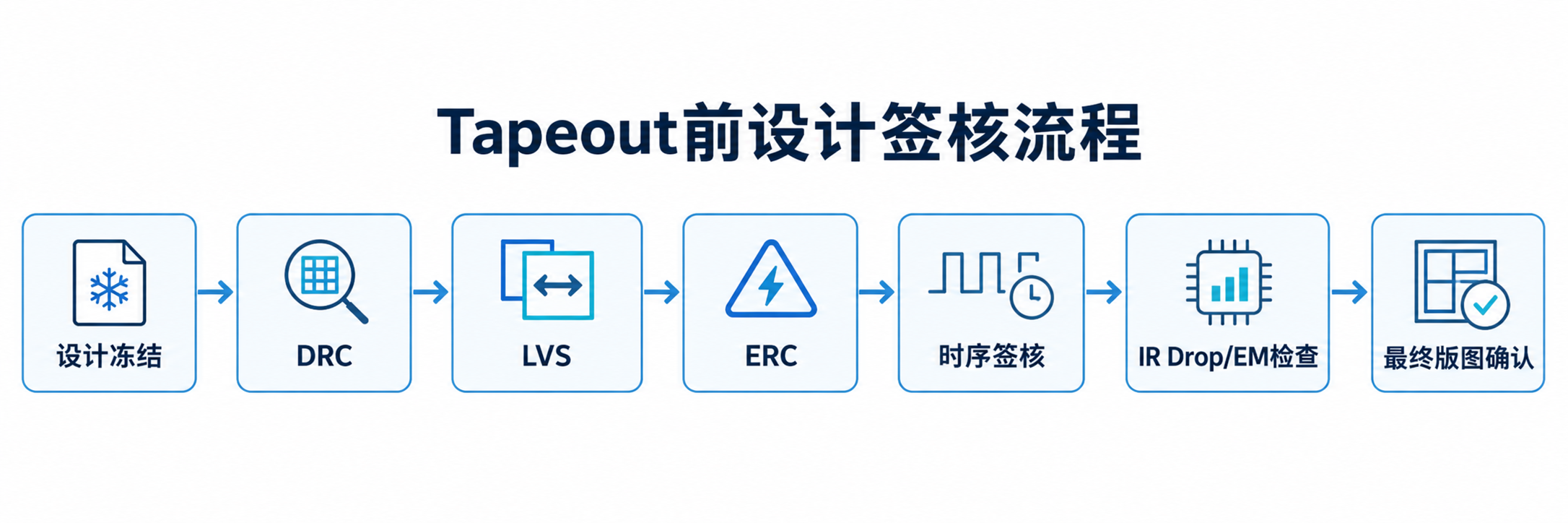

设计冻结后，需要对最终版图进行完整签核。其中，DRC用于检查版图是否符合晶圆厂的设计规则，例如线宽、间距、密度和器件布局；LVS用于确认版图与原理图或网表是否一致；ERC则关注电气规则，包括悬空节点、井连接和电源连接等问题。
数字芯片还需要完成时序和电源完整性检查。静态时序分析应覆盖项目要求的工作模式和PVT角点，确认不存在未处理的Setup或Hold违例。同时还要检查IR Drop和电迁移风险，避免供电压降或局部电流密度过高影响芯片工作。
对于存在未关闭问题的项目，应明确问题原因、影响范围和处理结论，部分特殊结构可能需要申请规则豁免，但不能只是将报错忽略。是否允许带已知问题提交，应以晶圆厂或工艺方的确认结果为准。
二、整理最终版图与提交文件
GDSII是常见的流片版图格式，部分项目也会使用OASIS。正式提交时，需要确认文件能够正常读取，Top Cell名称、层信息和单位设置正确，并与本次流片使用的工艺版本相匹配。
项目经过多轮修改后，设计目录中往往会保留多个版本。如果文件命名不清楚，很容易将旧版GDS、网表或检查报告误作最终版本，所以提交前应建立明确的版本记录，只保留经过确认的最终数据，并记录生成时间、文件大小和校验值。

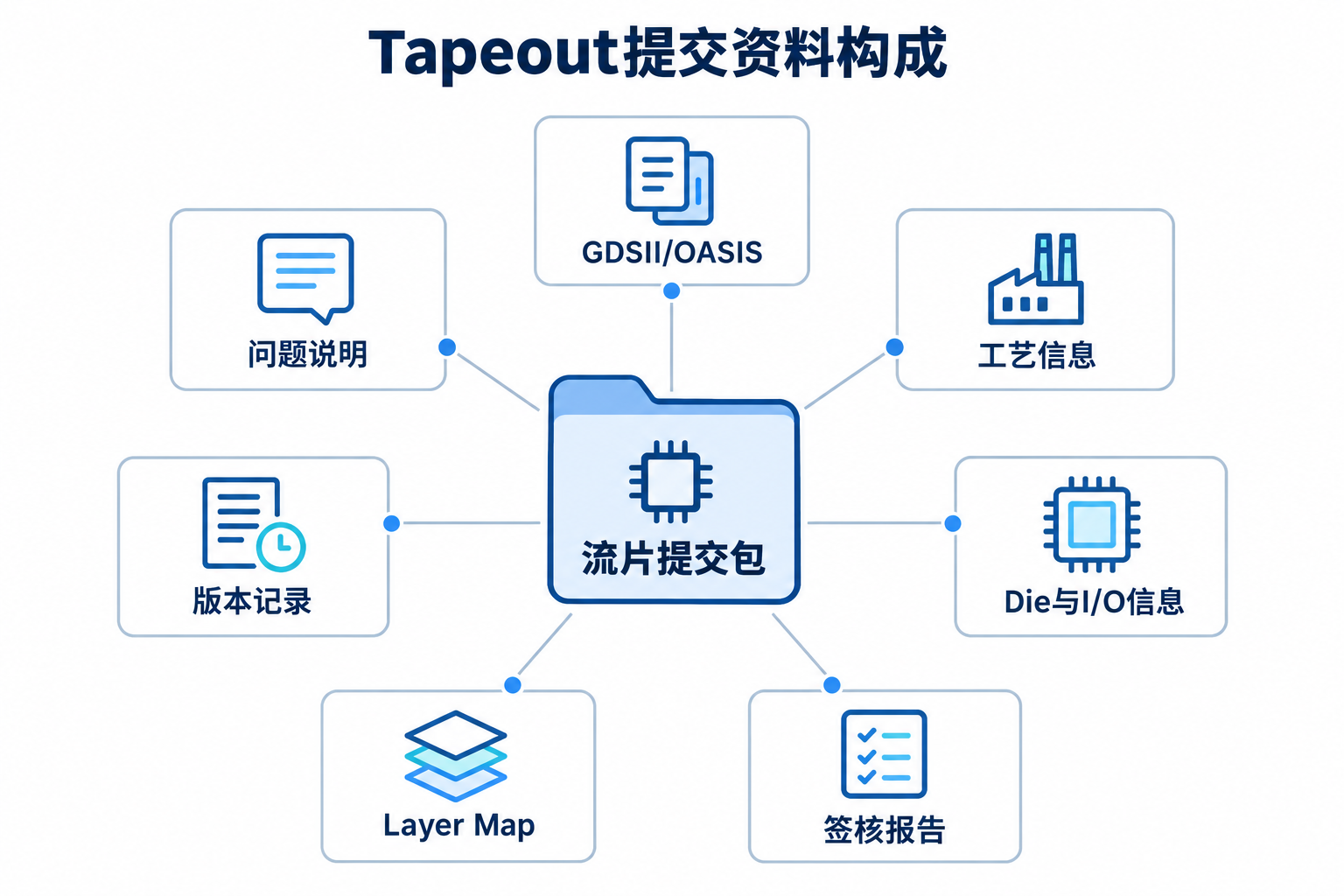

除版图文件外，Tapeout资料通常还可能包括：
² 芯片名称、Top Cell名称及版本信息；
² Die尺寸、I/O和Pad相关信息；
² 工艺节点、工艺平台及特殊工艺选项；
² DRC、LVS等签核结果或问题说明；
² Layer Map、版图说明及其他辅助文件。
不同晶圆厂、工艺平台和MPW班次的资料要求并不完全相同，有些项目还需要提供Metal Fill、Seal Ring、对准标记或特殊层信息。因此，实际提交时应以对应的Tapeout Checklist为准，不能直接沿用其他节点或历史项目的资料清单。
三、核对工艺与MPW班次信息
版图本身没有问题，并不代表可以直接投入制造。提交前还需要再次确认晶圆厂、工艺节点、工艺平台和PDK版本，尤其是高压、射频、嵌入式存储器、厚顶层金属等特殊工艺选项。
同一工艺节点下可能存在不同工艺平台，设计规则、器件模型和支持的金属层配置也可能不同。如果项目使用的PDK版本与实际投片平台不一致，可能导致版图检查结果无效，甚至需要重新验证。
参加MPW流片时，还要确认目标班次、数据截止时间和芯片面积。MPW需要将多个项目集中到同一批次中，通常对资料提交时间有明确要求。项目团队应预留文件检查和问题处理时间，不宜等到截止当天再完成最终上传。
另外还需要核对交付范围，例如预计裸片数量、是否进行晶圆测试、是否需要切割和封装，以及后续交付的是整片晶圆、裸片还是封装后的芯片。这些内容虽然不属于版图签核，但会影响生产安排和后续测试计划。
四、完成提交前的最终核查
正式提交前，建议由设计、后端和项目相关人员共同进行一次最终核查。重点不是重新执行全部设计流程，而是确认用于投片的文件与已经通过签核的版本完全一致。

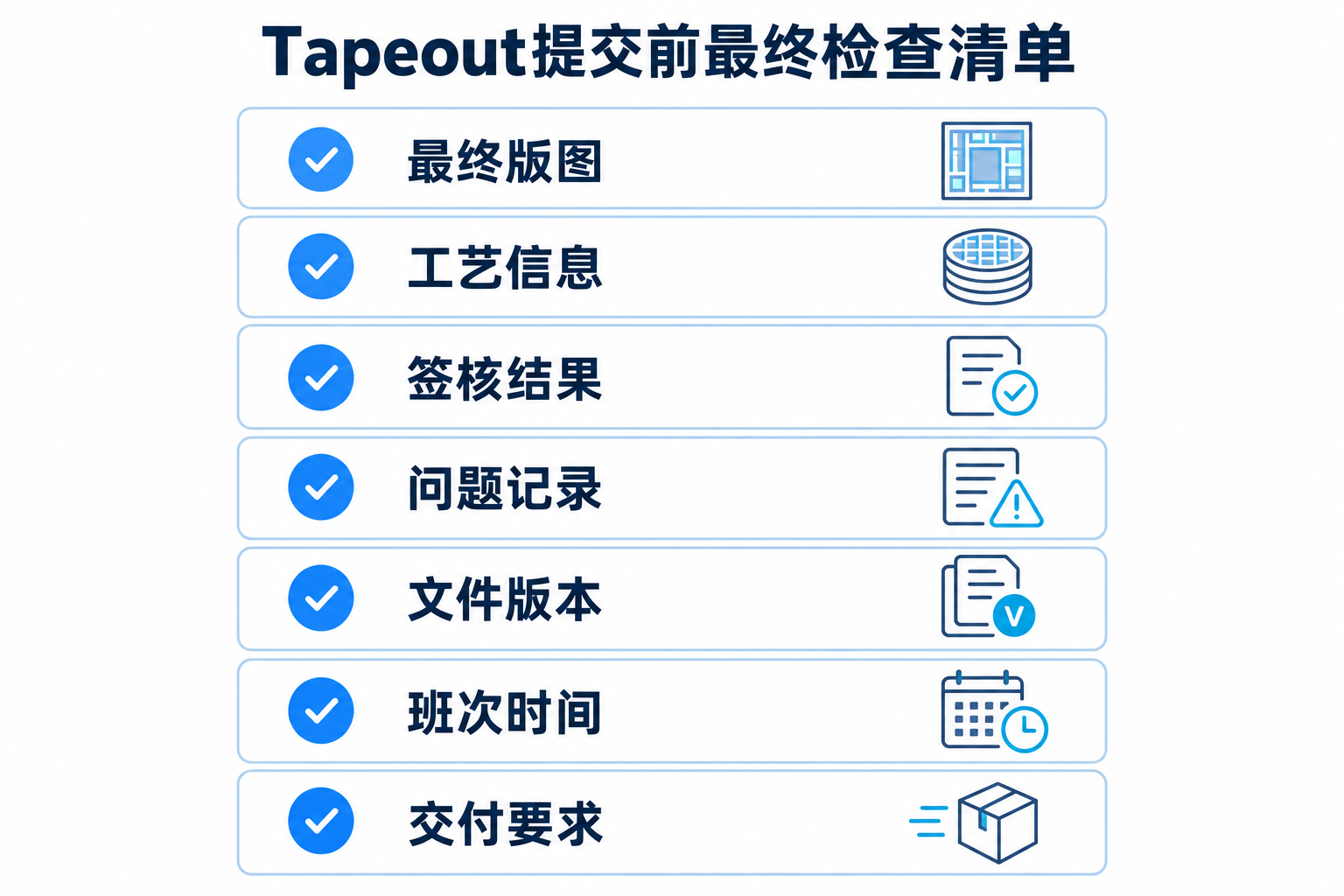

最终核查可以围绕以下几项进行：
1. GDSII或OASIS是否为最终版本，文件是否完整可读；
2. Top Cell、Die尺寸、层映射和工艺选项是否填写正确；
3. DRC、LVS、时序及电源完整性检查是否完成；
4. 已知问题和规则豁免是否有明确记录；
5. 文件版本、校验值和提交时间是否已经确认；
6. MPW班次及交付要求是否与项目计划一致。
文件上传后，还应确认晶圆厂或服务方已经成功接收，而不是仅以“上传完成”作为提交结束。若对方在资料审核中提出问题，需要及时确认修改范围，并重新检查更新后的文件版本，避免新旧数据混用。
五、流片前容易出现的问题
Tapeout阶段常见的问题并不一定来自复杂的设计错误，很多时候是版本和资料管理不到位。例如，最终GDS已经更新，但提交清单中的Die尺寸仍沿用旧版本；版图重新导出后，没有重新确认校验值；Metal Fill或Seal Ring更新后，未对合并后的最终版图重新执行检查。
为了赶上MPW截止时间，有些项目会将设计修改和资料提交集中在最后几天完成，这样虽然可能按时上传，却没有为最终检查和问题处理留下足够时间。流片计划应提前为设计冻结、最终签核和文件整理预留时间；越接近提交节点，越要控制修改范围，并同步记录每次更新对应的文件版本和检查结果。
Tapeout是芯片从设计走向制造的最后一道交接环节，不仅要确认版图已经通过各项检查，还要保证工艺信息、文件版本和交付要求相互一致。一份清晰的Tapeout资料清单能够减少文件遗漏和版本混用，让设计团队、流片服务方与晶圆厂围绕同一份最终数据开展工作，尤其对于首次流片的项目，提前梳理检查内容并预留问题处理时间，会比临近截止日期再集中补充资料更加稳妥。
